數字電源

在日常家庭、工作和生活中，每件電子產品都必須由電力驅動，而正是通過模擬、數字組件或兩者的結合使這些電力智能化驅動成為可能。貝能國際聯合原廠致力以電源和嵌入式產品互相結合，以優秀數字電源解決方案，幫助用戶實現數字電源的控制和管理工作。

貝能國際 dsPIC33CK雙向DCDC方案

微芯公司推出可用于全數字電源控制的高速DSP，如dsPIC33CK、dsPIC33CH等等，并提供數字電源設計中最重要的環路補償庫DCLD。

本方案采用Microchip dsPIC33CK做雙向DC/DC變換，基于PSFB拓撲，同時使用了Microchip的硬件加密芯片用于代碼防克隆。系統中的電流電壓反饋部份使用了Microchip的運放，升壓部分選用了英飛凌MOSFET以及隔離驅動芯片。

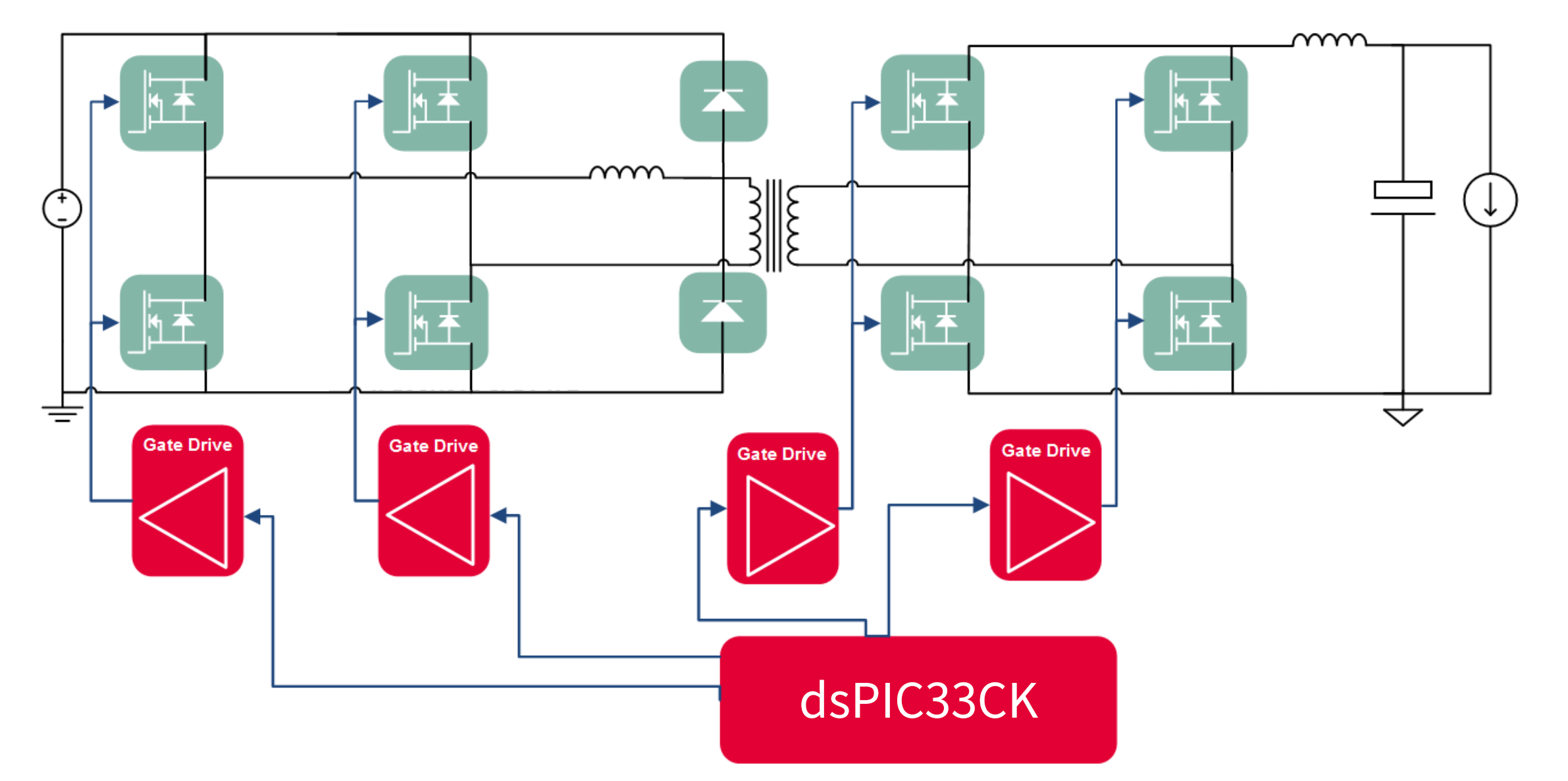

硬件框圖

硬件框圖

主要參數與特點

控制方式：PSFB ZVS諧振
低壓輸入電壓：DC54V（雙向）
高壓輸出電壓：DC380V（雙向）
額定輸出功率：3300W
調制頻率：100KHz
保護功能：短路、過流、欠壓、過壓、過熱

客戶收益

微芯公司提供數字電源環路補償庫DCLD，以及底層代碼可視化配置MCC，可方便、快捷地支持客戶做環路參數的補償。設計者上手容易，可大大縮短開發周。

應用場景

移動儲能電源
應急電源
戶外電源
