無感FOC控制方案

電機作為生產線上的核心部件，對生產過程有著至關重要的作用。在我國的工業耗能比例中，電機耗電占工業耗能的60%-70%，電機節能因此成為工業節能中最為關鍵的項目。貝能國際致力以高效電機方案幫助客戶提高生產率和降低電機生命周期成本，減少能源消耗并降低二氧化碳的排放量。

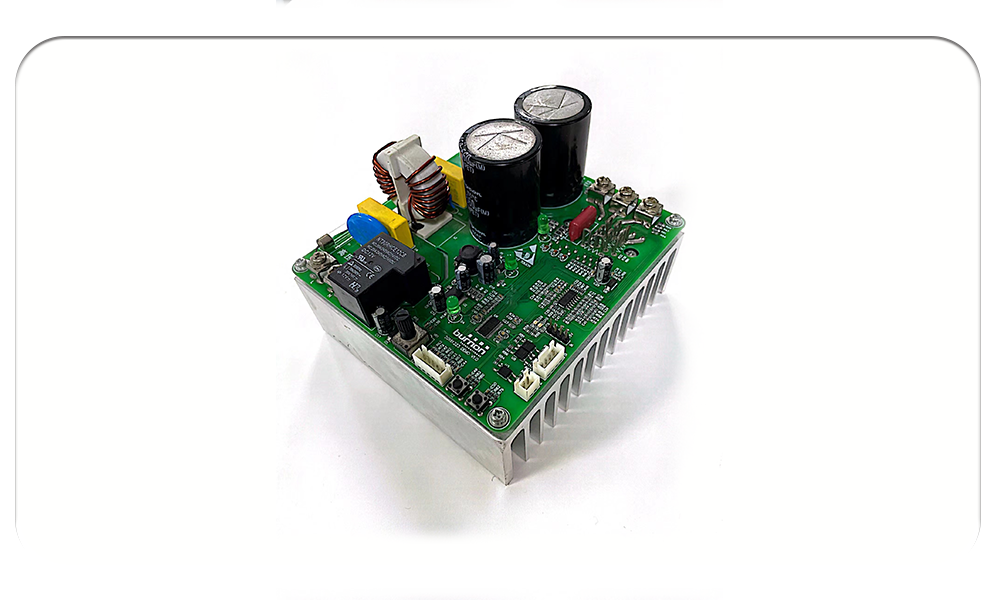

IMC102T商用冰箱壓縮機驅動方案

IMC102T芯片同時集成了PFC控制固件，集成度高、簡化了系統電路，增強了系統的可靠性又降低了成本。芯片固件通過了IEC60335-1/UL60730 ClassB軟件安全認證，降低產品的認證難度，縮短認證周期。

本方案采用Infineon的iMotion系列運動控制芯片IMC102T，該芯片內部集成MCE電機控制算法固件，通過配置電機和硬件少量的控制參數精準實現壓縮機的FOC控制，具有效率高、噪音低、運行平穩的優點，同時降低了電機調試的難度，縮短了開發周期。


IMC102T芯片同時集成了PFC控制固件，集成度高、簡化了系統電路，增強了系統的可靠性又降低了成本。芯片固件通過了IEC60335-1/UL60730 ClassB軟件安全認證，降低產品的認證難度，縮短認證周期。

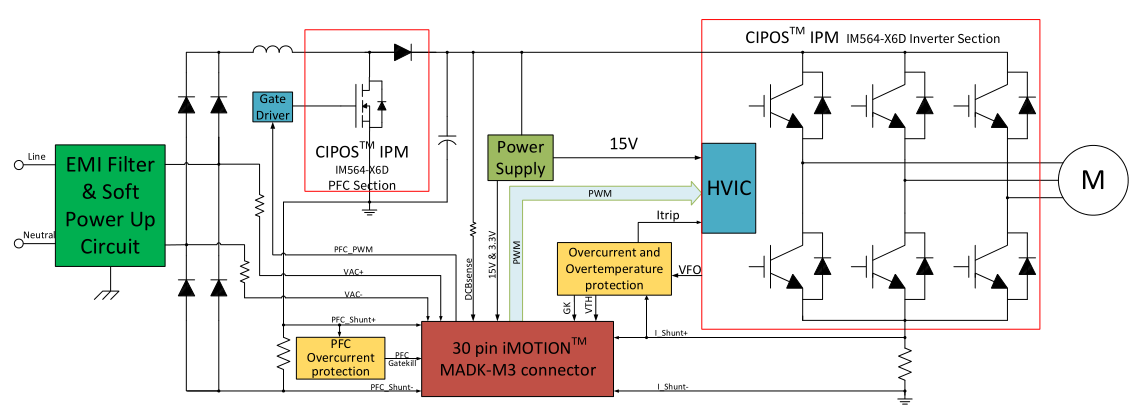

硬件框圖

硬件框圖

主要參數

工作電壓：150~265VAC
輸出功率：750W
PF值：>0.97 @滿載
控制方式：無感FOC
調制方式：空間矢量調制（SVPWM）
電流采樣方式：?jiǎn)坞娮璨蓸?/div>
電機調制頻率：5KHz
PFC開關頻率：50KHz
電機轉速范圍：1000-5000RPM @3對極
保護功能：短路、過流、過壓、欠壓、堵轉、過溫、缺相保護等

主要特點

提高冰箱的能效比
轉速平穩，噪音低
多種控制策略保障可靠啟動
開發周期短(算法已固化)
工業級芯片，多種調速方式，可適應各種要求

目標應用

商用冰箱
冰柜等
