電源應用

貝能國際作為技術型分銷商，以智能化的解決方案幫助用戶享受到便捷、高效、安全的生活方式。這些針對消費電子設計出的可持續解決方案涵蓋了智能家居到智能城市等多個應用領域，為高效、節約、省時的生活方式提供了新的解決方法。

50W鋰電池包無線充電應用方案

本方案針對多串鋰電池包的無線充電應用，包含發送端及接收端。MCU采用Microchip公司的8bit單片機，實現功率控制、異物檢測、充電信息接收、顯示、過溫保護等的功能。接收端(電池包)采用Microchip公司的MCP19xxx作為控制芯片，其集成了MCU及PWM控制器，對鋰電池包進行充電管理，及將狀態信息傳送給發送端。

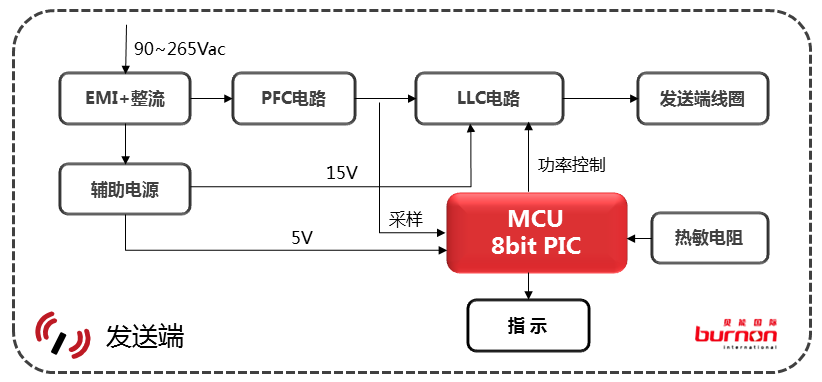

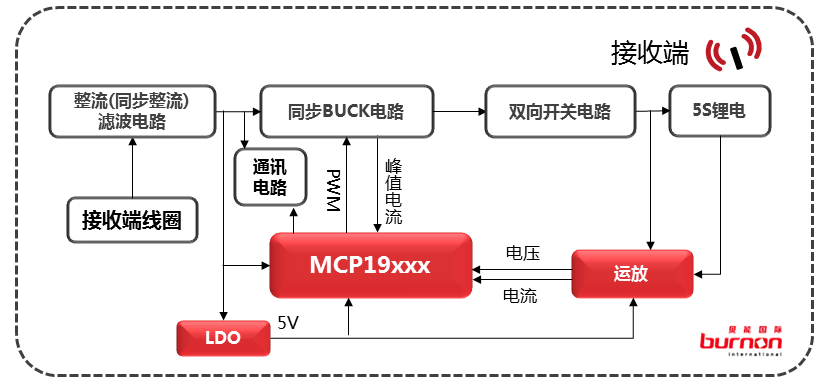

硬件框圖

硬件框圖

方案特點

采用單線圈方式（發送端及接收端各1個線圈，同時用作功率傳輸及通信）
采用私有的通訊協議
采用電磁感應技術
最大充電距離≤10mm
異物檢測：＜1W
有異物檢測、充電、充滿、故障等狀態指示
輸入電壓：90Vac~265Vac
輸出功率：50W
電池負載：5S鋰電池
充電恒流電流：2.5A
最  大效率（電池充電功率/輸入功率）：>75%
待機功耗：＜1W
PF值（滿載）：>0.95
THD（滿載）：<10%

目標應用

多串鋰電池包的無線充電，如電動工具、電動自行車、吸塵器、無人機等的鋰電池包的無線充電。
