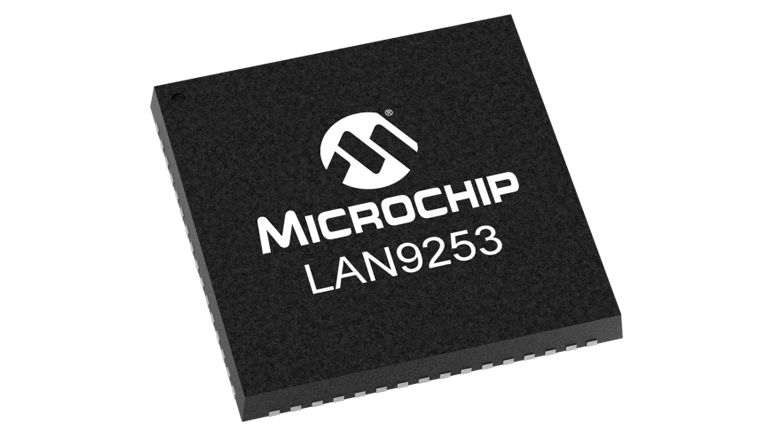

Microchip Technology LAN9253 EtherCAT®器件控制器

Microchip Technology LAN9253 EtherCAT®器件控制器提供雙集成以太網PHY，每個PHY均提供全雙工100BASE-TX收發器，支持100Mbps運行……

Microchip Technology LAN9253 EtherCAT?器件控制器提供雙集成以太網PHY，每個PHY均提供全雙工100BASE-TX收發器，支持100Mbps運行。LAN9253支持HP Auto-MDIX，所以可以使用直連或交叉LAN電纜。該器件為系統開發人員提供經濟高效的解決方案，實現EtherCAT器件解決方案。LAN9253包括一個3端口EtherCAT從控制器（帶8KB雙端口存儲器 (DPRAM)）、8個SyncManager、8個現場總線內存管理單元 (FMMU) 和一個64位分布式時鐘。


Microchip Technology LAN9253 EtherCAT器件控制器采用QFN64封裝，具有商業、工業和擴展工業溫度范圍。

功能特性

2/3端口EtherCAT從控制器，具有8個現場總線存儲器管理單元 (FMMU) 和8個SyncManager
經優化的EtherCAT周期時間
通過8/16位總線連接8/16位嵌入式控制器和32位嵌入式控制器
雙集成以太網PHY，帶HP Auto-MDIX
100BASE-TX以太網帶寬
通過外部收發器支持100 Base FX
1.8V至3.3V可變電壓I/O
集成1.2V內核穩壓器，用于3.3V單電源運行
器件之間的時鐘菊花鏈
可選擇在沒有ESI EEPROM的情況下工作
電纜診斷
— 開路/短路
— 電纜長度
工作溫度范圍
— 商業：0°C至+70°C
— 工業溫度范圍：-40°C至+85°C
— 擴展工業溫度范圍：-40°C至+105°C
9.0mm x 9.0mm QFN64封裝

主要應用

電機運動控制
數據采集
過程和工廠自動化
通信模塊和接口卡
傳感器
電網自動化
樓宇自動化
液壓和氣動閥系統
人機界面 (HMI)

內容框圖

內容框圖

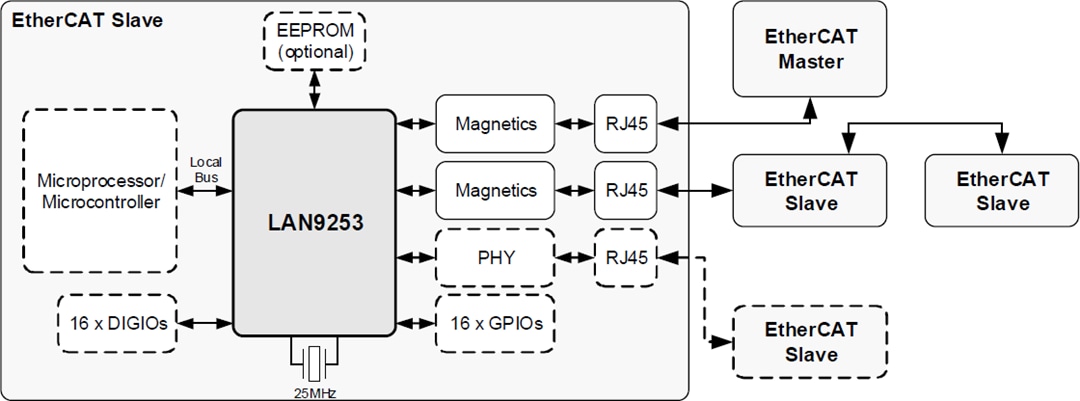

系統框圖

系統框圖

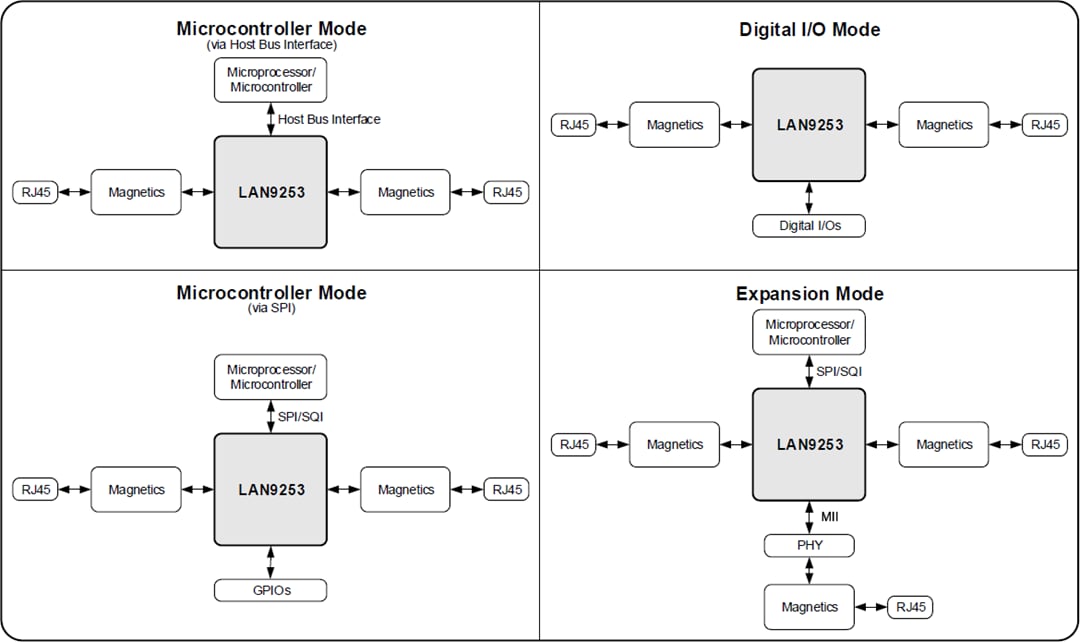

工作模式

工作模式
