上篇文章我們介紹了思瑞浦在工業機器人關于接口、隔離以及電源管理等方面的產品介紹，本期我們將繼續介紹思瑞浦針對工業機器人應用中光電編碼器、磁電編碼器、Rail-Rail Input & Output的產品介紹。
光電編碼器
通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器，由光源、光柵盤和光敏元件組成。當電動機旋轉時，通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。
增量式光電編碼器
增量式光電編碼器是直接利用光電轉換原理輸出三組方波脈沖A、B和Z相，其中A、B兩組脈沖相位差90o，從而判斷出旋轉方向，Z相用于基準點定位。
應用框圖：增量式光電編碼器
RS422
思瑞浦可以提供高速的RS422驅動器 TPT4031用于A/B/Z和U/V/W信號的傳輸（對應的Receiver為TPT4032）。
TPT4031主要參數
○ 供電范圍：3.0~5.5V
○ 傳輸速率：50Mbps
○ 驅動器數量：4-ch
○ ±18KV HBM、±15KV IEC-Air
LDO
思瑞浦提供了一系列低靜態功耗、低噪聲、高電源紋波抑制比的LDO 產品以適應不同應用場景。
TPL710 主要參數
○ 供電范圍：2.4~6.0V
○ 最大輸出電流：200mA
○ 靜態功耗：1.4uA typical
○ Low Vdropout：170 mV at 200 mA
○ 最小封裝：DFN1x1-4
絕對式光電編碼器
絕對式光電編碼器可以直接輸出絕對位置信息，當碼盤處于不同位置時，各光敏元件根據受光照與否轉換出相應的電平信號，形成二進制數，即在轉軸的任意位置都可讀出一個固定的與位置相對應的數字碼，對于一個具有N位二進制分辨率的編碼器，其碼盤必須有N條碼道。

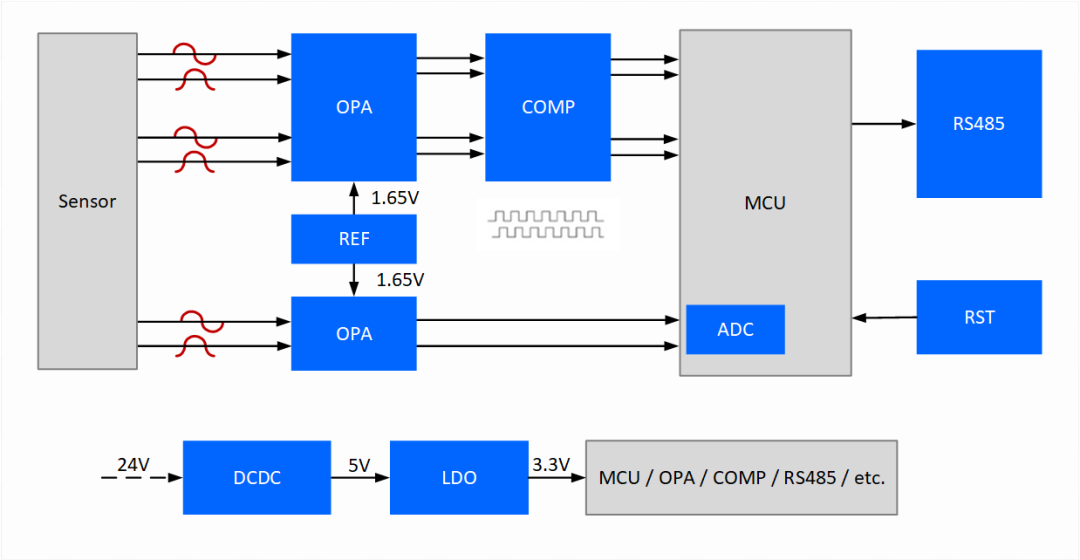

應用框圖：絕對式光電編碼器
運算放大器
運算放大器主要用來放大光電傳感器輸出的小信號，每個碼道對應正、余弦兩組信號，一般有三個碼道共計六組信號，可以選擇高性價比的TP10-2或者TP10-4，如果對體積有要求，還可以選擇DFN封裝的TP1562AL1。
注意：為避免干擾或漏電，運放不用的通道建議同相端接固定電平，反相端接成跟隨器。
TP10-2/TP10-4 主要參數
○ 供電范圍：2.7~5.5V
○ 失調電壓：3mV maximum
○ 偏置電流：1pA typical
○ Rail-Rail Input & Output
TP1562AL1主要參數
○ 供電范圍：2.5~6.0V
○ 失調電壓：3mV maximum
○ 帶寬 & 壓擺率：6MHz & 4.5V/us
○ 偏置電流：1pA typical
○ 最小封裝：DFN2X2-8
比較器
運放放大后的小信號一般需要經過比較器進行方波整形，然后送給MCU計算和校準。
LM2901A/LM2903A主要參數
○ 供電范圍：2.5~36V
○ 輸出結構：Open drain
○ 失調電壓：0.6mV typical
RS485
絕對光電編碼器的輸出一般采用RS485接口，TPT75176H為半雙工結構，寬電壓范圍供電，支持開路、短路、過溫等保護，同時具有較強的ESD能力。
TPT75176H主要參數
○ 供電范圍：3.0~5.5V
○ 最高速率：10Mbps
○ 1/8單位負載，最高支持256個節點
○ ±15 kV HBM、±15 kV IEC-ESD
復位芯片
當使用5V有源供電，在掉電后會啟用備用電池，這時需要RST芯片來進行檢測，思瑞浦提供包含支持watchdog、MR復位等一系列的復位芯片可供選擇。
TPV809M主要參數
○ 復位門限：4.38V
○ Timeout時間：200ms
○ 輸出結構：Push-pull
○ 復位電平：低電平有效
DCDC
當系統使用24V供電時，需要先經過DCDC轉到5V，然后使用LDO給整個系統供電。
TPP36208x主要參數
○ 供電范圍：4.5~36V
○ 最大輸出電流：2.0A
○ 同步整流，開關頻率500K~2.2MHz
○ 封裝形式：SOT23-6
磁電編碼器
磁電編碼器主要部分由磁阻傳感器、磁鼓、信號處理電路組成，將磁鼓刻錄成等間距的小磁極，磁極被磁化后，旋轉時產生周期分布的空間漏磁場。
磁傳感器探頭通過磁電阻效應將變化著的磁場信號轉化為電阻阻值的變化，在外加電勢的作用下，變化的電阻值轉化成電壓的變化，經過后續信號處理電路的處理，模擬的電壓信號轉化成計算機可以識別的數字信號，實現磁旋轉編碼器的編碼功能。
磁電編碼器RS485
TPT487主要參數
○ 供電范圍：3.0~5.5V
○ 最高速率：500Kbps
○ 1/8單位負載，最高支持256個節點
○ ±18 kV HBM、±12 kV IEC-Contact
運算放大器
對于更高精度和更低噪聲要求的應用場景，思瑞浦可以提供不同精度、不同帶寬、不同通道數的一系列產品。
TP231x/TP241x主要參數
○ 供電范圍：2.2~5.5V
○ 失調電壓：50uV / 1mV maximum
○ 帶寬 & 壓擺率：10MHz & 7V/us
○ 噪聲指標：8.2nV/√Hz @1KHz
○ 偏置電流：0.3pA typical
TP555x主要參數
○ 供電范圍：1.8~5.5V
○ 失調電壓：5uV maximum
○ 溫漂系數：0.006uV/℃
○ 帶寬 & 壓擺率：3.5MHz & 2.5V/us
Rail-Rail Input & Output
CAN
TPT1051V主要參數
○ 供電電壓：4.5~5.5V
○ I/O供電電壓：3.0~5.5V
○ 總線耐壓：±42V
○ Latch-up：超過500mA
○ 支持CAN FD，最高傳輸速率5Mbps
LDO
思瑞浦提供從300mA到3A的一系列高PSRR、超低噪聲的LDO，同時具有低Vdropout，適用于噪聲敏感的應用場景。
TPL9032主要參數
○ 供電范圍：1.75~5.5V
○ 最大輸出電流：300mA
○ PSRR @1KHz：81.9dB
○ 噪聲指標：8.6uVrms typical
○ Low Vdropout：150mV at 300mA
