隨著科技的發展人們對產品的要求不斷的提高，對應產品的可靠性、小體積等需求也與日俱增。為了滿足制造商的產品安全可靠、縮短新產品開發周期、減低設計成本，Microchip Technology Inc.（美國微芯科技公司）推出dsPIC33EDV64MC205系統級封裝(SIP)器件，結合了數字信號控制器(DSC)和全橋MOSFET門驅動器，設計用于三相無刷直流電機控制。

dsPIC33EDV64MC205系統級封裝(SIP)器件，主機采用16位dsPIC?DSC內核，速度達70 MHz。具有高速的電機控制PWM, 12位A/D轉換器和集成運算放大器和比較器，旨在為面向現場的控制提供更大的能源效率和更低的系統成本。全橋門驅動器控制6個外部N溝道MOSFET，峰值輸出電流：0.5A @ 12V，具有直通保護、過電流和短路保護。SiP可由單個電源供電，最高可達29V(運行)和40V(瞬態)，dsPIC DSC由內部3.3V LDO穩壓器供電。產品通過AEC-Q100認證，B類功能安全庫，最高工作溫度可達150°C，適合汽車水泵、油泵、風機等各種應用。

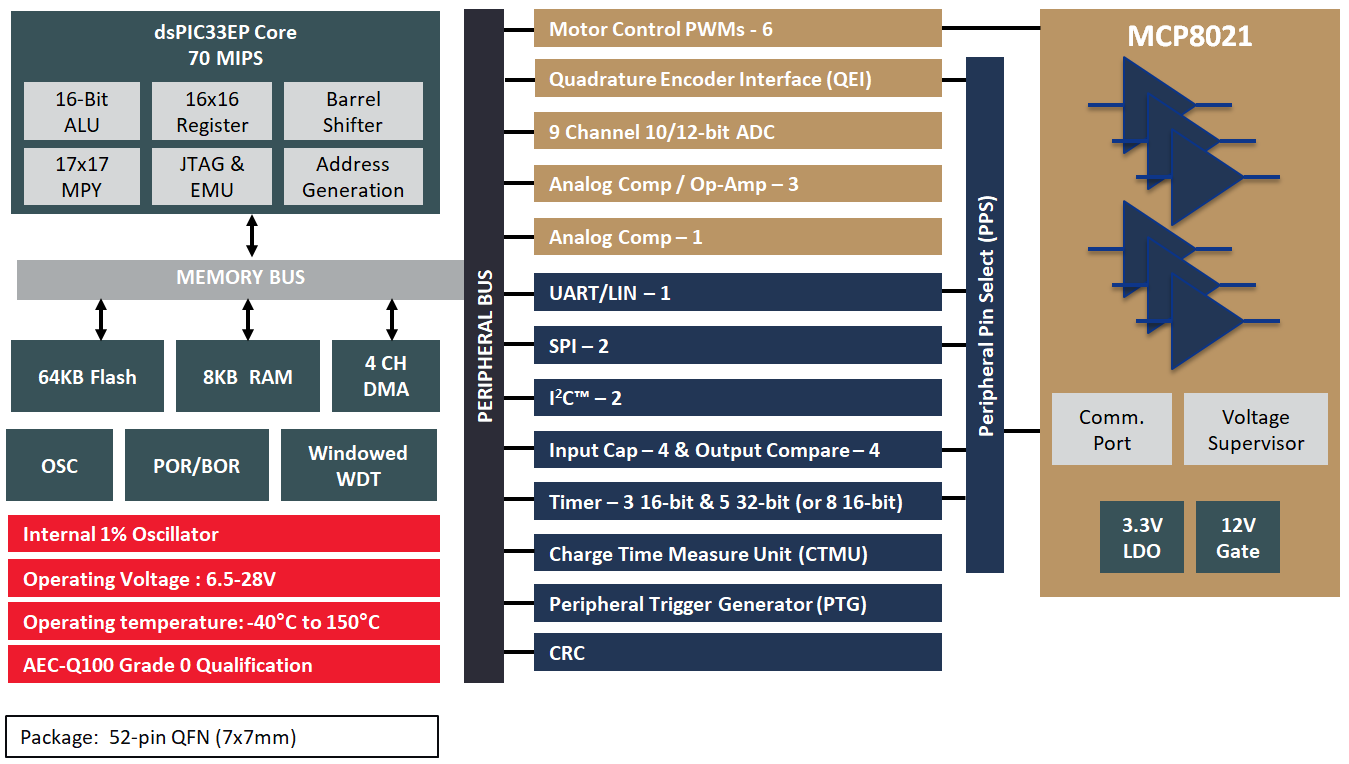

 dsPIC33EDV64MC205系統框圖

產品特點

○ 主機16位dsPIC?DSC內核，64KB Flash，8K RAM

○ 12位ADC ，3個直連ADC模塊的運放/比較器，充電時間測量單元（CTMU）

○ 高速PWM：三個具有獨立時序的PWM對，分辨率7.14 ns

○ 內部LDO：3.3V @ 70 mA

○ 集成MOSFET 柵極驅動器模塊

○ 功能安全：B類安全庫（IEC 60730）

○ 符合AEC-Q100 Rev G（1級，-40oC至+125oC）

○ 符合AEC-Q100 Rev G（0級，-40oC至+150oC）

○ 52引腳 VQFN 小封裝

產品優勢

○ 集成MOSFET柵極驅動器，大幅提高產品的可靠性，減少PCB尺寸，使產品體積也能做到更小，應用更簡單，縮短開發周期，降低設計成本。

典型應用

○ 汽車應用包括冷卻風扇、燃氣、油泵和水泵、壓縮機、閥門、執行器和渦輪增壓器。

○ 工業和商業應用包括電動工具、廚房電器和白色家電。

另外，Microchip即將推出集成MOSFET驅動器和LIN /CAN FD收發器的系統級封裝(SIP)器件，敬請期待。
